Problemas de práctica-Parcial # 1

Aprovecho para compartir con ustedes 3 problemas de práctica para el parcial # 1.

Solución y síntesis de problema resuelto en clases

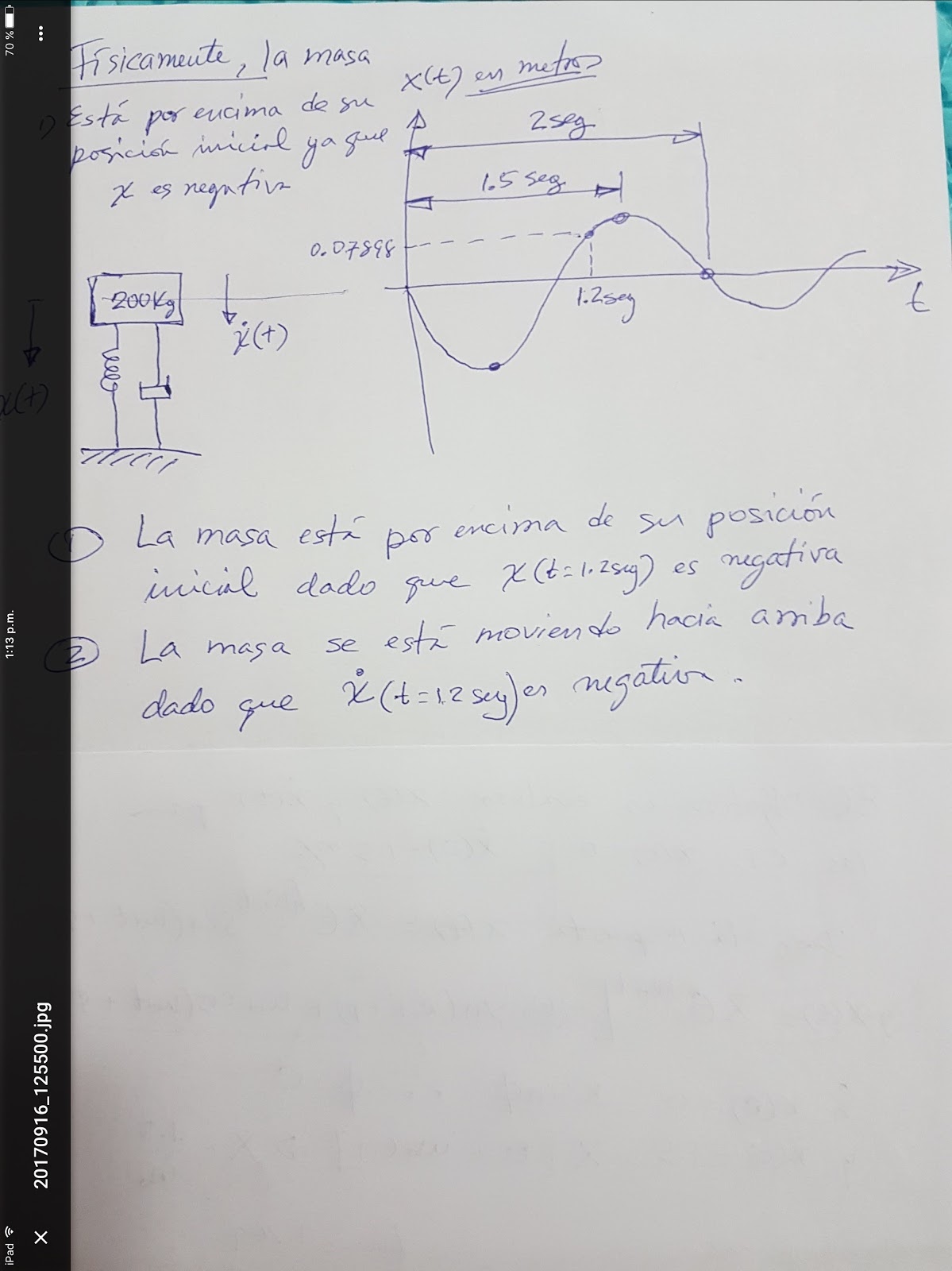

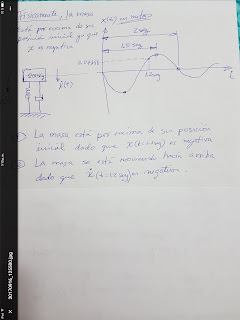

A continuación adjunto 2 imágenes con la solución respectiva.

Respuesta de vibración libre en sistemas de 1GDL

En esta sección se evalúa la respuesta de una vibración libre que nos permita conocer la posición, la velocidad y la aceleración del sistema en cualquier instante de tiempo.

Se estudia la respuesta de los siguientes tipos de movimientos:

• Movimiento críticamente amortiguado.
• Movimiento sobre-amortiguado.
• Movimiento sub-amortiguado y
• Movimiento no amortiguado.

Al terminar este capítulo se espera que el estudiante comprenda y explique el comportamiento de cada uno de estos casos de movimiento en función de las propiedades intrínsecas del sistema tales como: masa, rígidez, coeficiente de amortiguamiento, factor de amortiguamiento, frecuencia natural, frecuencia de amortiguamiento y decremento logarítmico.

Me complace compartir con ustedes un enlace donde hallarán un  PPT que resume el capítulo.

Luego de revisar el recurso, les recomiendo actualizar o completar los apuntes de la clase dando una lectura  analítica  del mismo material en el libro de texto; no olviden comentar, discutir, explicar, organizar, clasificar el material didáctico para mejorar el porcentaje de aprendizaje obtenido.

En este momento usted debe haber asimilado en gran medida el tema; no obstante, para afianzar y ampliar lo aprendido les propongo ver detenidamente el siguiente video, en el cual encontrarán también la respuesta de una vibración forzada armónicamente:

Además del amortiguamiento viscoso, la fricción seca que se manifiesta cuando un cuerpo experimenta un movimiento relativo con respecto a otro produce también una vibración transitoria debido precisamente al roce entre las superficies de contacto; en este caso se observa una reducción lineal en la amplitud de movimiento a diferencia de la reducción logarítmica que tiene lugar en los sistemas con amortiguamiento viscoso.

A continuación les detallo la guía de lectura obligatoria en el libro de texto, la cual debe estar precedida por la asistencia a la clase presencial y la correspondiente organización y redacción de los apuntes tomados:

Capítulo 2. Vibración libre de sistemas de 1 GDL.

• 2-1 Introducción.
• 2.2 Vibración libre de un sistema traslacional no-amortiguado: lectura de repaso y comprensiva de los ejemplos: 2.1, 2.2, 2.3, 2.4, 2.5.
• 2.3 Vibración libre de un sistema torsional no-amortiguado: lectura de repaso.
• 2.6 Vibración libre con amortiguamiento viscoso incluyendo una lectura comprensiva de los ejemplos: 2.10, 2.11, 2.12
• 2.9 Vibración libre con amortiguamiento de Coulomb incluyendo lectura comprensiva de los ejemplos: 2.14 y 2.15

Después de ejecutar las actividades didácticas sugeridas deben proceder con la Asignación # 2 que consiste en resolver los siguientes problemas del libro de texto: 2.102, 2.104, 2.105, 2.119, 2.140, 2.141, 2.143, 2.148 y 2.149, los cuales deben ser entregados en el formato ya especificado el día lunes 2 de octubre en el aula de clases.

Les sigo comentando...

Pirámide del Aprendizaje

El aprendizaje de nuevos conocimientos siempre ha sido un reto para todos en cualquier ámbito académico, personal, social o profesional.
Comparto esta imagen que se explica por sí sola.
Sugiero suscribirse, empoderarse o ubicarse en el nivel más inferior para lograr aprendizajes significativos, profundos y duraderos.

Quedo en espera de sus reflexiones y comentarios.

Atentamente,

Ing. Rafael Silvera L.
